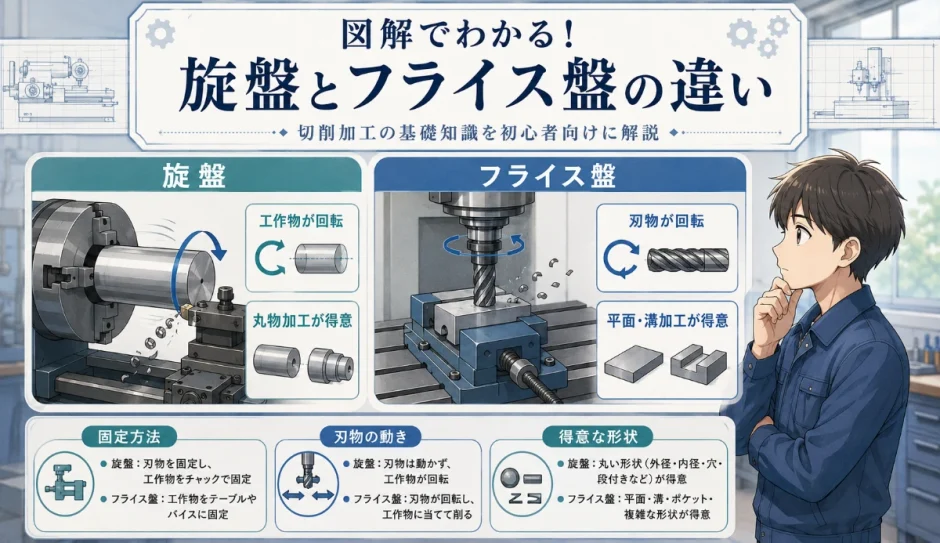

図解でわかる！旋盤とフライス盤の明確な違いと切削加工の基礎知識

現場で「旋盤で丸物を削るから」「フライスで平面出すぞ」という会話が飛び交っているのに、正直まだ違いがよくわかっていない。

そんな1年目の方向けに、この記事では旋盤とフライス盤の本質的な違いを、切削加工の基礎からわかりやすく整理します。難しい数式は使いません。「なぜそういう構造なのか」という理屈から理解すると、現場での動きが変わります。

切削加工とは何か、まず基礎から整理する

旋盤とフライス盤の違いを理解する前に、まず「切削加工」とは何かを押さえておきましょう。

切削加工とは、工具（刃物）で素材を削り取り、必要な形・寸法に仕上げる加工方法のことです。削り取ることで形を作るため、もともとの素材より小さくなります。粘土を彫刻するイメージに近いです。

切削加工の世界では、次の2つの要素が常に登場します。

切削加工で重要なのは、「どちらが回転するか」という点です。旋盤とフライス盤の最大の違いは、まさにここにあります。

旋盤とフライス盤、根本的な違いはここにある

一言で言えば、こういうことです。

この「どちらが回るか」という違いが、加工できる形状の違いに直結しています。

旋盤は工作物が回転するため、回転体（丸いもの）を作るのが得意です。シャフト・ボルト・ピン・リングのような円柱・円筒形状がまさに旋盤の守備範囲です。

フライス盤は工具が回転するため、平面・溝・穴など、直線的な形状を作るのが得意です。四角いブロックの面を削ったり、特定の位置に溝を入れたりする加工に向いています。

旋盤の仕組みと得意な加工を深掘りする

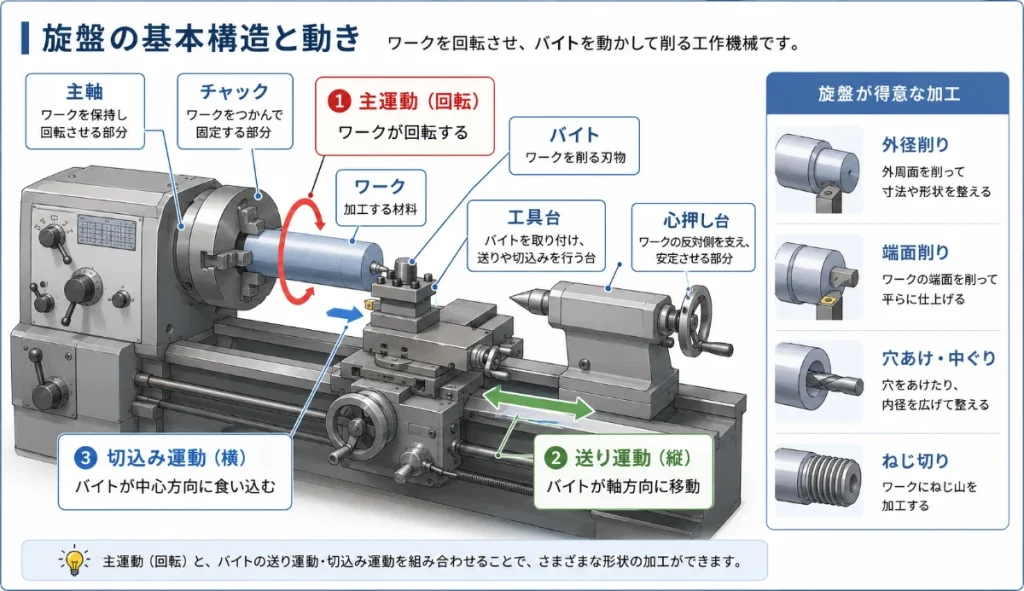

旋盤の基本構造と動き

旋盤の主軸（スピンドル）にチャックが取り付けられており、ワークをチャックで掴んで固定します。主軸が回転するとワークも一緒に回転し、そこに工具台に固定したバイトを当てて削ります。

旋盤での加工は、大きく次の3つの動きで成り立っています。

旋盤が得意な加工形状

共通しているのは、すべての加工が「回転軸を中心とした対称形」になるという点です。旋盤で作れるものは、必ず丸い断面を持つ形状です。

旋盤の重要な用語

フライス盤の仕組みと得意な加工を深掘りする

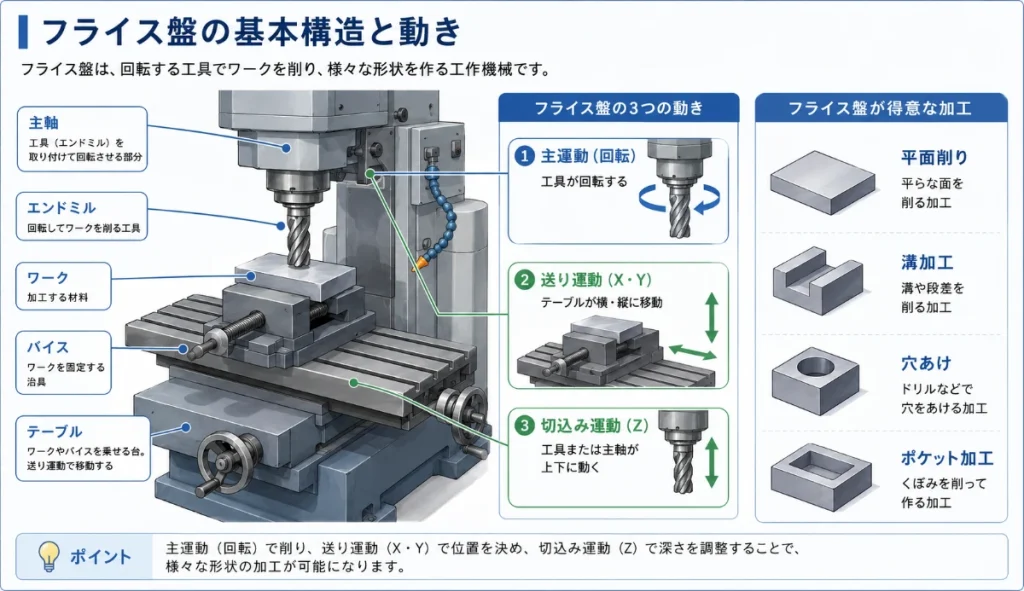

フライス盤の基本構造と動き

フライス盤は、主軸に取り付けた回転工具（フライスカッター・エンドミルなど）が回転します。ワークはテーブルにバイスや治具で固定し、テーブルが縦・横・上下に動くことで切削が行われます。

フライス盤での加工の基本的な動きは次の通りです。

フライス盤が得意な加工形状

共通しているのは、「直線的な動きで形を作る」という点です。旋盤が「回転体専用」であるのに対し、フライス盤は「回転以外のほとんどの形状」を守備範囲とします。

フライス盤の重要な用語

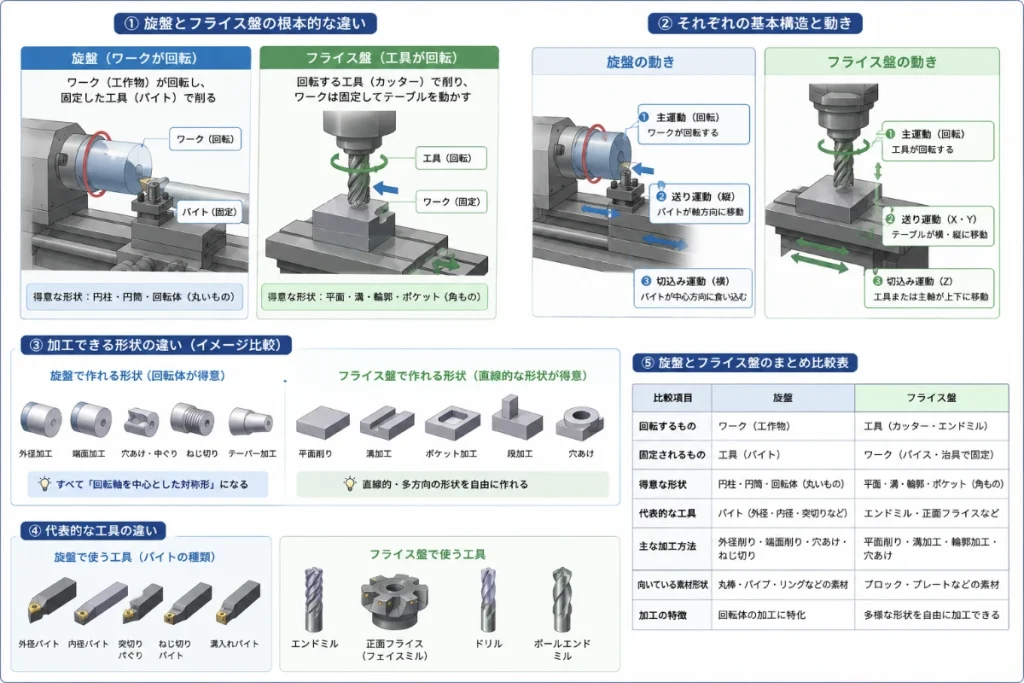

旋盤とフライス盤、まとめて比較する

ここまでの内容を一覧で比べます。

この表を頭に入れておくと、現場で「これは旋盤でいける形状か、フライスが必要か」という判断の基準ができてきます。

マシニングセンタはフライス盤の進化版

現場でよく聞く「マシニングセンタ（MC）」という機械は、フライス盤を自動化・高機能化したものです。

フライス盤は手動または半自動で工具の交換や送りを行いますが、マシニングセンタはNC（数値制御）によってプログラム通りに自動で加工を行います。さらに、工具の自動交換機能（ATC：オートツールチェンジャー）を持っており、ドリル・エンドミル・正面フライスなどを自動で切り替えながら複合的な加工ができます。

同様に、旋盤にもNC制御の「NC旋盤」があり、プログラムで自動加工を行います。現代の量産工場ではNC旋盤・マシニングセンタが主力になっていますが、機械の原理（回転するのはどちらか）は同じです。まず原理を理解してから、NC操作を覚えていくのが確実な順番です。

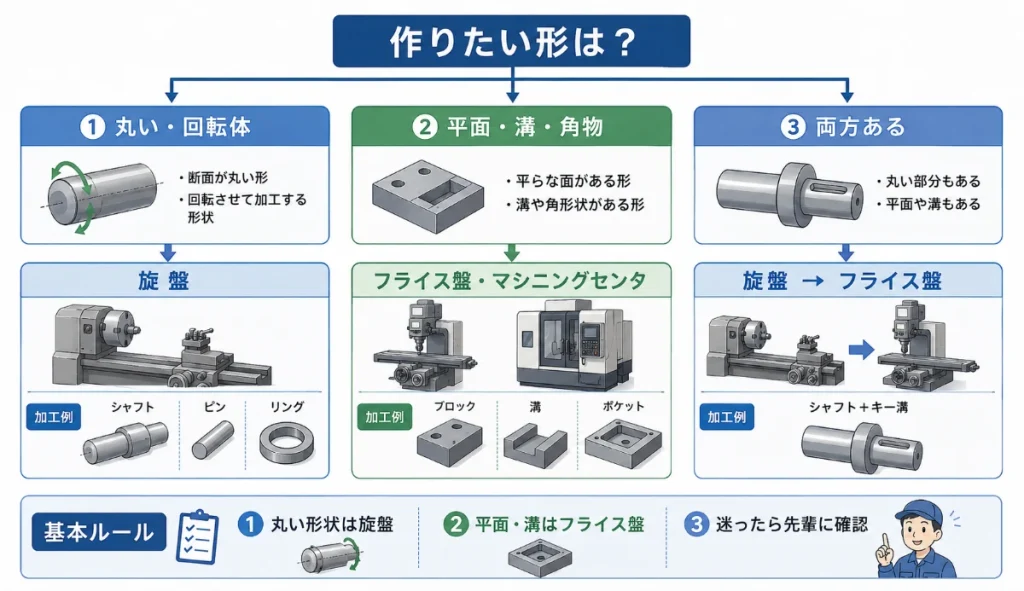

現場でよくある「どちらの機械で加工するか」の判断基準

実際の現場では、図面を見て「この形状はどちらの機械で加工するか」を判断する場面があります。基本的な考え方を整理しておきます。

丸棒から外径を削って一定の直径にしたい場合は？

旋盤の外径削りが最適です。ワークを回転させてバイトを当てるだけで、きれいな円柱が仕上がります。フライス盤で同じことをしようとすると非効率です。

四角いブロックの上面を平らに削りたい場合は？

フライス盤（または正面フライスを使ったマシニングセンタ）の出番です。旋盤ではテーブルが動く構造がないため、平面を広く削ることが苦手です。

シャフトにキー溝を入れたい場合は？

溝の加工はフライス盤・マシニングセンタが担当します。シャフト（丸物）は旋盤で作りますが、その後にキー溝を入れる工程はフライス系の機械が必要です。同じ部品でも、複数の機械を経由するケースがあります。

内径を削って穴を広げたい場合は？

穴の中心が回転軸と一致している場合は旋盤の「中ぐり（ボーリング）」が使えます。穴が中心からずれた位置にある場合や複数穴がある場合は、マシニングセンタのボーリングサイクルやドリル加工が適しています。

最初のうちは「自分で判断して機械にかける」より「確認してからかける」を徹底してください。機械の選択ミスや段取りの間違いは、素材の無駄・工具の破損・最悪は機械故障につながります。

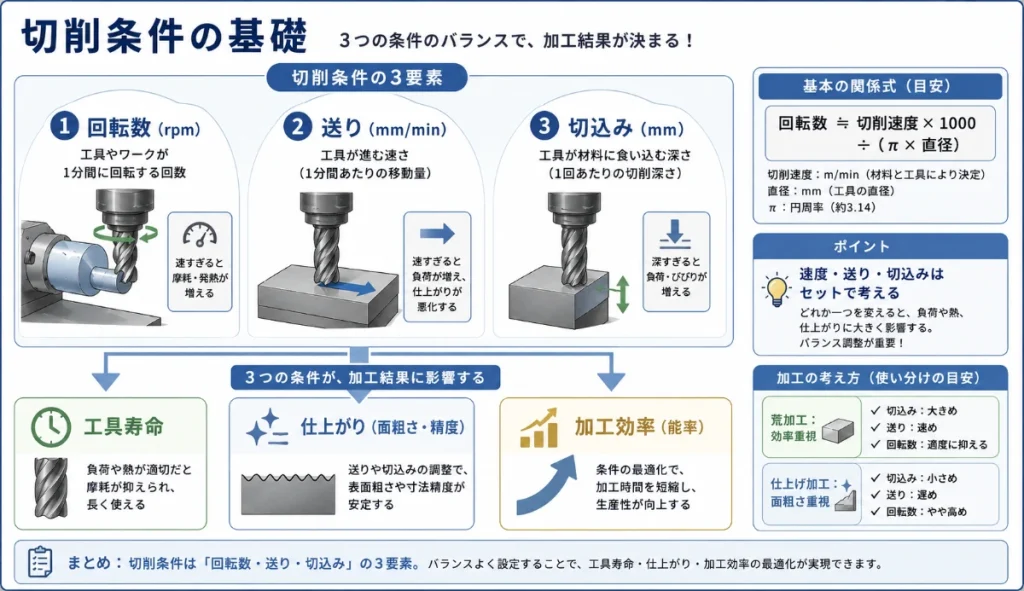

切削条件の基礎：回転数・送り・切込みの関係

旋盤でもフライス盤でも、加工するときに必ず設定するのが「切削条件」です。切削条件が適切でないと、工具の寿命が短くなったり、仕上がりが悪くなったり、最悪は工具が折れます。

最初は先輩や作業指示書に従って設定すれば十分ですが、意味を理解していると「なぜこの数値にするのか」が見えてきます。

切削速度（Vc）とは

切削速度とは、工具とワークが接触する点での速度（m/min）のことです。素材の種類・工具の材質によって、適切な切削速度の目安があります。

切削速度から回転数を計算する式は、「回転数（rpm） ＝ 切削速度（m/min） × 1000 ÷（π × 直径mm）」です。現場ではこの計算を暗算せず、切削条件表や機械のガイドを使って確認するのが一般的です。

送り量・送り速度とは

送り量は、工具（またはテーブル）が1回転あたり・または1分間あたりにどれだけ移動するかを示します。送りが大きすぎると工具が欠けやすく、小さすぎると加工に時間がかかりすぎます。

仕上げ加工では送りを小さくして表面を滑らかにし、荒削りでは送りを大きくして効率を重視します。「荒加工→仕上げ加工」の2段階で進めることが多いのはそのためです。

切込み量とは

切込み量は、工具がワークに食い込む深さです。一度に削りすぎると工具への負荷が大きくなり、折損・びびり（振動）の原因になります。特に細いエンドミルや薄いワークでは、切込みを浅くして慎重に進めることが基本です。

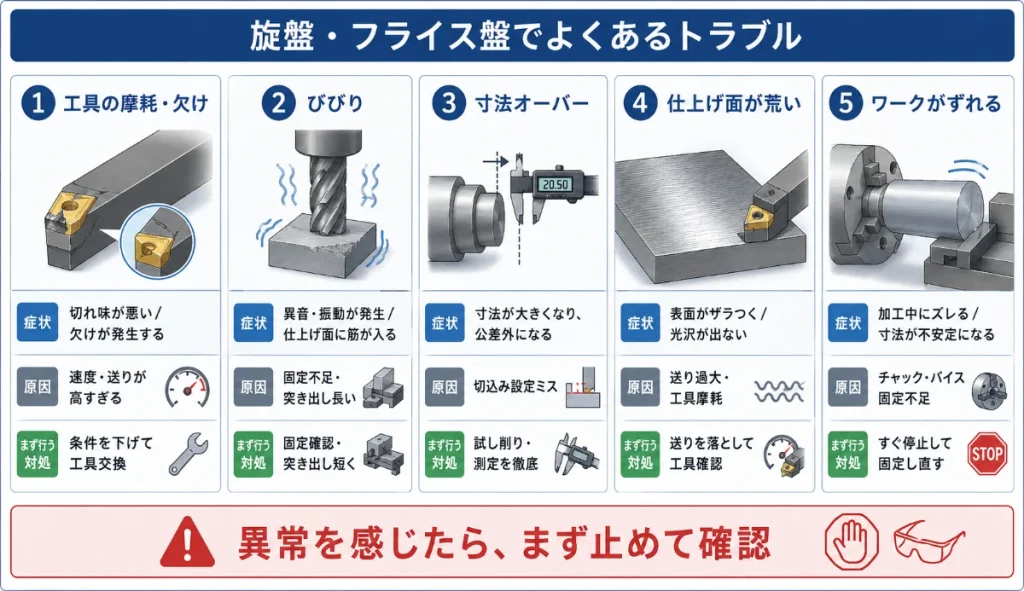

旋盤・フライス盤でよくあるトラブルと対処の基本

1年目が現場でよく経験するトラブルを整理します。「なぜ起きるのか」がわかると、予防もできるようになります。

ワークが飛ぶ・工具が折れるといったトラブルは、重大事故につながることがあります。「おかしいな」と思ったら、まず機械を止めて先輩に報告してください。自己判断で続けることが最も危険です。

1年目のうちに押さえておきたい心がけ

技術的な知識と同じくらい大切なのが、現場での向き合い方です。旋盤・フライス盤を安全に使いこなしていくために、1年目のうちから意識しておきたいことをまとめます。

旋盤とフライス盤の違いを頭で理解することは、スタートラインです。実際に機械を動かしながら経験を積むことで、「なぜそうするのか」が体でわかるようになっていきます。焦らず、確実に1つずつ積み上げてください。

まとめ

旋盤とフライス盤の違いは、現場で毎日使う知識です。最初は用語が多くて混乱しますが、「ワークが回るか、工具が回るか」という1点を押さえておけば、あとの知識はそこに積み上がっていきます。

現場で先輩が操作しているのを見るとき、「今回転しているのはワークか工具か」を意識して見てみてください。それだけで、機械の動きの意味が違って見えてきます。
